Drainage an der Hauswand: Ringdrainage planen und richtig ausführen

Warum eine Drainage an der Hauswand notwendig ist

Eine professionell verlegte Drainage an der Hauswand schützt das Fundament vor Staunässe und verhindert Feuchtigkeitsschäden im Keller.

Wasser ist der größte Feind eines Gebäundes. Besonders an der Hauswand sickert Niederschlag und Stauwasser in den Boden ein und übt Druck auf das Fundament aus. Ohne eine funktionsfähige Drainage verlegen Lösung entstehen Risse, Feuchtigkeit im Keller und im schlimmsten Fall Schimmelbildung. Eine Ringdrainage – auch Fundamentdrainage genannt – ist die bewährte Lösung, um das Gebäude dauerhaft trocken zu halten.

Was ist eine Drainage? – Definition und Grundlagen

Eine Drainage ist ein System zur kontrollierten Ableitung von Wasser vom Gebäude, bestehend aus Rohren, Filterschichten und einem Sammelschacht.

Das Wort "Drainage" stammt vom englischen "to drain" (entwässern) und beschreibt die gezielte Abführung von Wasser aus gefährlichen Bereichen. Im Kontext einer Hauswand funktioniert eine Drainage nach folgendem Prinzip:

Aufbau einer typischen Fundamentdrainage:

1. Noppenbahn – Eine kunststoffverstärkte Membran mit Noppen, die Wasser aufnimmt und nach unten leitet
2. Drainagerohr – Kunststoffrohre mit Schlitzen oder Perforationen, die das Wasser sammeln und transportieren
3. Filterschicht – Kies oder Filtervlies, das Feinstoffe abhält und die Wasserdurchlässigkeit gewährleistet
4. Drainageschacht – Ein Sammelbehälter am tiefsten Punkt, von dem Wasser abgeleitet wird
5. Ableitung – Rohre zum Regenkanal, zur Sickerstelle oder zur Pumpe

Das System funktioniert rein gravitativ – Wasser fließt von oben nach unten und wird horizontal zum Abflussort transportiert.

Unterschied zwischen Ringdrainage und anderen Drainagesystemen

Eine Ringdrainage umläuft das gesamte Gebäude und wird unterhalb der Kellersohle verlegt, während oberflächliche Drainagen nur Wasser von der Oberfläche ableiten.

Es gibt mehrere Drainage-Varianten:

• Ringdrainage (Fundamentdrainage): Verläuft um das komplette Gebäude herum, unterhalb der Kellersohle. Sie ist die teuerste, aber zuverlässigste Lösung.
• Oberflächendrainage: Entwässert nur den oberflächlichen Bereich. Sie ist günstiger, aber weniger wirksam bei starkem Grundwasser.
• Regenwasserdrainage: Zielt auf die Ableitung von Niederschlagswasser ab, nicht auf Grundwasser.
• Bodenentwässerung: Ein breiteres System zur Verbesserung der Bodenfeuchte im gesamten Grundstück.

Für Häuser in Hang- oder Grundwasserlage ist die Ringdrainage unumgänglich.

Wann braucht man eine Drainage an der Hauswand?

Eine Drainage ist notwendig, wenn das Grundstück in einer feuchten Bodenlage liegt, Wasser am Fundament aufstaut oder der Keller feucht wird.

Klare Anzeichen für eine notwendige Drainage:

• Feuchte oder nasse Kellerwände
• Geruchsbildung im Keller
• Salzausblühungen auf dem Putz (weiße Flecken)
• Schimmelflecken im unteren Wandbereich
• Quellwasser oder Druckwasser am Fundament
• Das Grundstück liegt unterhalb des Straßenniveaus
• Tonhaltiger oder lehmiger Boden mit schlechter Drainage
• Starke Niederschläge führen zu Wasserstau

Wer sein Haus neu baut oder grundlegend saniert, sollte präventiv eine Drainage einplanen – die Nachrüstung ist später deutlich aufwendiger und kostspieliger.

So funktioniert eine Drainage – Das Prinzip erklärt

Eine Drainage arbeitet nach dem einfachen Gravitationsprinzip: Wasser sammelt sich auf der Noppenbahn, fließt über die Drainagerohre ab und wird in einen Schacht geleitet.

Der Ablauf im Detail:

1. Regenwasser oder Grundwasser trifft auf die Hauswand
2. Die Noppenbahn nimmt das Wasser auf und lenkt es nach unten
3. Am unteren Ende trifft das Wasser auf das Drainagerohr, das Schlitze oder Perforationen hat
4. Wasser dringt in die Röhren ein
5. Dank des Gefälles (mind. 0,3–0,5 %) fließt das Wasser horizontal zum Drainageschacht
6. Aus dem Schacht wird es in den Kanal, zur Versickerung oder zur Pumpe geleitet

Wichtig: Das System funktioniert nur, wenn ein ausreichendes Gefälle vorhanden ist. Bei ebenen Grundstücken oder bei Wasserdruck von außen kann eine Umwälzpumpe notwendig werden.

Wie rum wird Noppenbahn verlegt? – Praktische Anleitung

Die Noppenbahn wird mit den Noppen zur Hauswand hin (nach innen) und der glatten Seite nach außen verlegt, damit Wasser zwischen Wand und Noppen in die Tiefe fließt.

Häufiger Fehler: Viele Handwerker verlegen die Noppenbahn falsch herum – das ist ein klassischer Anfängerfehler, der die gesamte Drainage wirkungslos macht.

Richtige Verlegung:

1. Hauswand ist oben – Noppen zeigen zur Wand
2. Glatte Seite der Noppenbahn zeigt nach außen (zum Boden)
3. Wasser läuft an der glatten Seite herunter und wird durch die Noppen zur Seite geleitet
4. Die Noppen schaffen Hohlraum und Ableitungskanäle

Merkregel: "Noppen nach innen, glatt nach außen" – Wasser braucht einen Weg, nicht eine Blockade.

Schritt-für-Schritt: Drainage an der Hauswand verlegen

Eine Drainage richtig verlegen erfordert Planung, das richtige Material und handwerkliches Geschick. Hier die vollständige Anleitung:

1. Vorbereitung und Planung

• Gefälle prüfen: Minimum 0,3 % Neigung zum Abflussort (pro 100 m mind. 30 cm Höhenunterschied)
• Bodenerkundung: Bodenart und Grundwasserspiegel ermitteln
• Abflussort festlegen: Kanal, Versickerung oder Pumpe?
• Material kalkulieren: Rohre, Kies, Noppenbahn, Schacht
• Genehmigungen: Ggf. mit Gemeinde klären (bei Regenwassereinleitung)

2. Aushub und Fundamentfreilegung

• Gräben ausheben: Mindestens 60–80 cm tief (unterhalb der Kellersohle)
• Breite: 30–50 cm je nach Rohrtyp und Kiespolster
• Fundamentoberfläche freigeben: Alte Abdichtungen müssen erkannt werden
• Lagerung: Aushubmaterial kennzeichnen und lagern

3. Untergrund vorbereiten

• Sohle ebnen: Ebene, feste Basis schaffen
• Grobkies ausbringen: 5–10 cm Kiesbett als Drainage der Drainage
• Gefälle kontrollieren: Mit Messlatte und Wasserwaage prüfen

4. Noppenbahn verlegen

• Mit der korrekten Ausrichtung: Noppen zur Wand!
• Von oben nach unten: Überlappt ca. 15–20 cm
• Befestigung: Mit Nageln oder Kunststoffdübeln an der Wand befestigen
• Überstand unten: Noppenbahn sollte über das Drainagerohr hinausragen

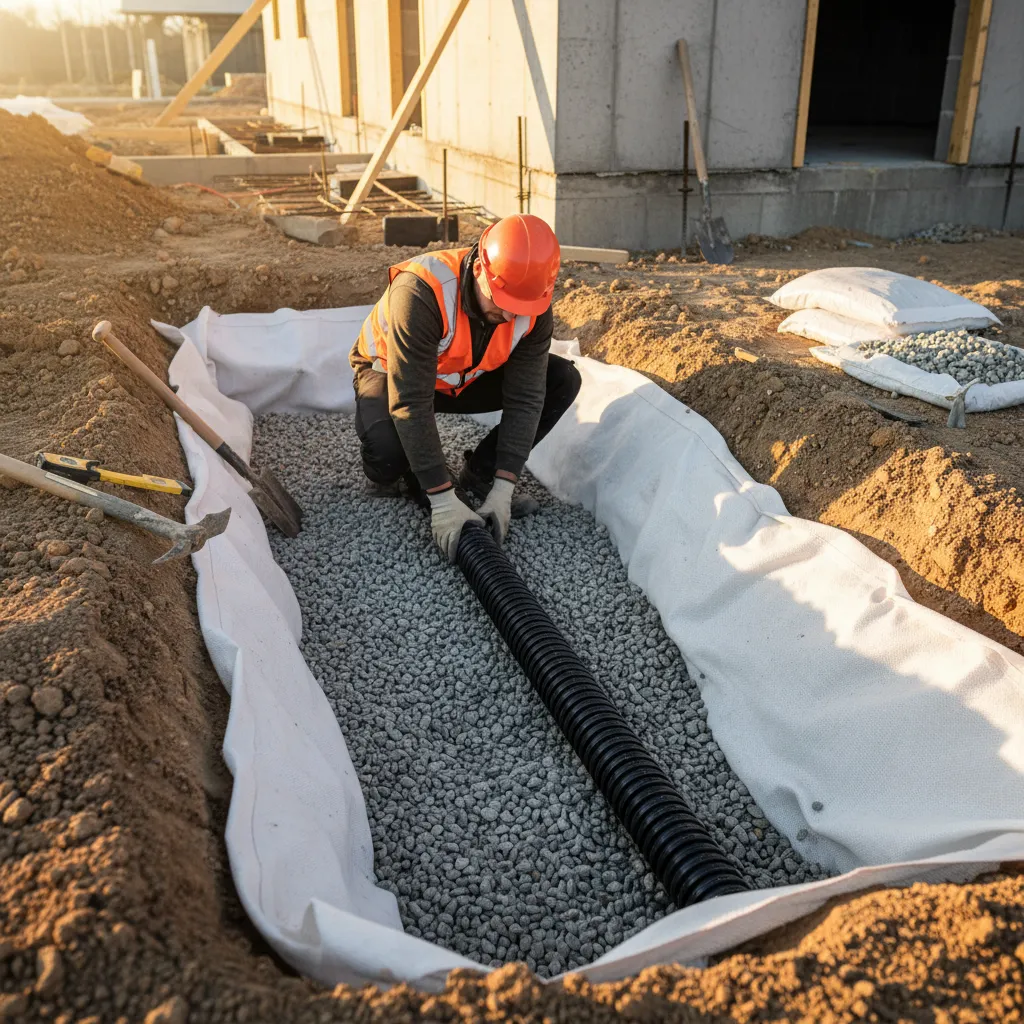

5. Drainagerohr einlegen

• Rohrtyp wählen: Kunststoffrohr (ideal), Keramik (klassisch) oder Beton (robust)
• Rohrdurchmesser: DN 100 oder DN 150, abhängig von Wassermenge
• Mit Gefälle: Mindestens 0,3 %, besser 0,5 %
• Rohre verbinden: Mit Muffen oder Schellen, wasserdicht verfugen
• Zu Schacht führen: Rohr muss im Schacht enden

6. Filterschicht anbringen

• Kiesauswahl: Drainage welcher Kies? Körnung 8–16 mm oder 16–32 mm, je nach Bodenart
• Menge: Ca. 20–30 cm über dem Rohr
• Vlies auflegen: Geotextil verhindert, dass Feinstoffe eindringen
• Kompaktheit: Kies locker aufbringen, nicht verdichten

7. Drainageschacht einbauen

• Position: Am tiefsten Punkt des Grundstücks
• Größe: Mindestens 60 × 60 cm im Querschnitt
• Material: Kunststoff (rostfrei), Beton oder Mauerwerk
• Rohranschlüsse: Alle Rohre münden ein, Abfluss nach oben
• Abdeckung: Inspektionsdeckel zum Reinigen
• Pumpensumpf: Falls nötig, für eine Hebepumpe vorsehen

8. Restliche Drainageverlegung

• Kiespolster verdichten: Leicht verdichten, damit nichts absackt
• Oberer Bodenbereich: Verdichteter Kies oder Magerbeton zum Schutz
• Abdeckung: Ggf. mit Geotextil oder Filtervlies
• Verfüllung: Mit Aushubmaterial verfüllen, in Schichten verdichten

9. Funktionsprüfung

• Wasserlauf testen: Wasser auf die Noppenbahn geben und prüfen, ob es abfließt
• Schachtprüfung: Im Schacht sollte das Wasser ankommen
• Dichtheitsprüfung: Drucktest ggf. durchführen

Drainage verlegen: Welcher Kies und welche Körnung?

Die Kiesgranulation bestimmt die Wasserdurchlässigkeit und die Haltbarkeit der Drainage.

Kieskörnungen im Überblick:

Körnung	Anwendung	Vorteile
8–16 mm	Feinkörniger Boden, Ton	Gute Filtereigenschaft, verhindert Verschlämmung
16–32 mm	Standard, häufigste Variante	Optimales Wasser-Luft-Verhältnis
32–64 mm	Sehr wasserhaltiger Boden	Höchste Wasserdurchlässigkeit, lockere Schüttung

Faustregel: Bei tonhaltigen Böden feinere Körnung (8–16 mm), bei sandigen Böden größere Körnung (16–32 mm oder 32–64 mm). Im Zweifelsfall 16–32 mm wählen – das ist der Standard.

Die Kiesschicht muss locker aufgeschüttet werden, nicht verdichtet. Ein verdichteter Kiesbett verliert seine Drainagefähigkeit.

Häufige Fehler beim Drainage-Aufbau und wie man sie vermeidet

Viele Drainagen versagen, nicht weil das Prinzip falsch ist, sondern weil die Ausführung mangelhaft war. Hier sind die Top-Fehler:

Fehler 1: Falsche Ausrichtung der Noppenbahn

Problem: Noppen nach außen statt nach innen verlegt = Wasser kann nicht ablaufen.

Lösung: Immer vor Verlegung prüfen, welche Seite raue Noppen hat. Diese muss zur Hauswand zeigen.

Fehler 2: Ungünstiges oder fehlerhaftes Gefälle

Problem: Rohre liegen eben oder fallen sogar leicht an. Wasser staut sich und wirkungslos.

Lösung: Mit Wasserwaage und Messlatte beim Einbau kontrollieren. Gefälle von mindestens 0,3 % halten, besser 0,5 %.

Fehler 3: Verdichteter Kies statt lockerem Kiesbett

Problem: Verdichteter Kies wirkt wie ein Damm, Wasser kann nicht eindringen.

Lösung: Kies locker aufbringen, ggf. mit Schaufel verteilen statt mit Verdichter.

Fehler 4: Falsche Rohrwahl oder zu kleiner Durchmesser

Problem: Rohre verstopfen oder können die Wassermenge nicht aufnehmen.

Lösung: DN 100 mindestens, bei größeren Flächen DN 150. Kunststoff ist wartungsfreundlicher.

Fehler 5: Kein Drainageschacht oder unzugänglich angebracht

Problem: Reinigung unmöglich, Rohre verstopfen mit Sediment.

Lösung: Schacht an zugänglicher Stelle anbringen, regelmäßige Wartung einplanen.

Fehler 6: Fehlende oder durchgehend verlegte Filterschicht

Problem: Feinstoffe verstopfen die Drainagerohr-Schlitze.

Lösung: Immer ein Geotextil-Vlies oder Filterkies verwenden. Körnung 8–16 mm unter tonhaltigen Böden.

Fehler 7: Keine Abdichtung der Hauswand selbst

Problem: Die Drainage verhindert nur Druckwasser, nicht Kapillarfeuchte und Diffusionsfeuchte.

Lösung: Drainage und Abdichtung gehören zusammen. Hauswand muss separat abgedichtet werden.

Fehler 8: Entwässerungsrinne / Oberflächenabfluss ignoriert

Problem: Oberflächenwasser läuft neben der Drainage vorbei und sickert trotzdem ein.

Lösung: Entwässerungsrinne verlegen um das Haus herum, um Niederschlagswasser abzufangen.

Kosten für Drainage an der Hauswand

Die Kosten hängen von Grundstücksgröße, Bodenbeschaffenheit, Grundwasserlage und dem gewählten System ab.

Kostenkomponenten:

• Material: Rohre, Kies, Noppenbahn, Schacht, Vlies ca. 30–50 % der Gesamtkosten
• Aushub und Arbeit: Gräben ausheben, Rohre verlegen, Verfüllung ca. 40–60 %
• Zu- und Abfahrten: Baumaschinen und Logistik
• Spezial-Anforderungen: Pumpensumpf, Hebepumpe, besondere Abdichtungen

Bei einem Einfamilienhaus mit Keller liegen die Kosten für eine neu verlegte Ringdrainage im unteren fünfstelligen Bereich. Eine Nachrüstung ist teurer, da die Hauswand freigelegt werden muss.

Für eine genaue Kalkulation: Drainage verlegen Kosten professionell berechnen lassen.

Wartung und Inspektion der Drainage

Eine Drainage braucht regelmäßige Kontrolle, um langfristig funktionsfähig zu bleiben.

Empfohlene Wartung:

• Alle 2–3 Jahre: Drainageschacht öffnen und auf Verschlammung prüfen
• Bei Verdacht: Kamerainspektion der Rohre durchführen
• Im Herbst: Fallrohrauslässe und Rinnen von Laub befreien
• Nach starken Regenfällen: Schnelle Kontrolle, ob Wasser richtig abläuft

Ein gepflegtes System hält 30–40 Jahre ohne Probleme.

Zusammenfassung: So planen Sie eine sichere Hauswand-Drainage

Eine Drainage an der Hauswand ist eine Investition in die Substanz des Hauses und sollte nicht unterschätzt werden. Mit der richtigen Planung, hochwertigen Materialien und sorgfältiger Ausführung schützen Sie Ihr Fundament dauerhaft vor Feuchte.

Checkliste zum Mitnehmen:

✓ Gefälle prüfen (mind. 0,3 %) ✓ Noppenbahn richtig herum verlegen (Noppen zur Wand) ✓ Drainagerohr DN 100 oder größer wählen ✓ Drainage welcher Kies – Körnung 8–16 mm oder 16–32 mm ✓ Drainageschacht zugänglich platzieren ✓ Geotextil/Vlies einbauen ✓ Oberflächenwasser mit Entwässerungsrinne abfangen ✓ Regelmäßige Wartung planen

Bei Unsicherheiten oder komplexen Bodenverhältnissen: Fachleute konsultieren. Eine fehlerhaft verlegte Drainage ist später teuer zu korrigieren – eine sachgerechte Ausführung von Anfang an spart langfristig Kosten und Ärger.
